Diseño de circuitos PCB con fritzin y JLCPCB

Usando fritzing y JLCPCB, un buen video que muestra como usar fritzing y JLCPCB para hacer un circuito impreso y mandarlo a traer desde china.



Creando una PCB usando fritzing y PCBway

Vamos a ver un video muy interesante sobre como usar fritzing y PCBWay para sacar circuitos profesionales y mandarlos a hacer en la china

Que es la cibernética ?

Generalmente se asocia la cibernética con la robótica, los robots y el concepto de cyborg debido al uso que se le ha dado en algunas obras de ciencia ficción, pero desde un punto de vista estrictamente científico, la cibernética trata acerca de sistemas de control basados en la retroalimentación.

Sistemas con subsistemas y que a la vez hacen parte de sistemas mas grandes , los cuales todos funcionan bajo un marco teleologico, (orientados a un proposito).

Pero a todas estas que es la cibernetica ?, encontramos una excelente pagina sobre esto en wikipedia:

La cibernética es el estudio interdisciplinario de la estructura de los sistemas reguladores. En otras palabras, es la ciencia que estudia los flujos de energía estrechamente vinculados a la teoría de control y a la teoría de sistemas.​ Tanto en sus orígenes como en su evolución, en la segunda mitad del siglo XX, la cibernética es igualmente aplicable a los sistemas físicos y sociales. Los sistemas complejos afectan su ambiente externo y luego se adaptan a él. En términos técnicos, se centra en funciones de control y comunicación: ambos fenómenos externos e internos del/al sistema. Esta capacidad es natural en los organismos vivos y se ha imitado en máquinas y organizaciones. Especial atención se presta a la retroalimentación y sus conceptos derivados.

Tomado de Wikipedia ver enlace completo

Los sistemas regulados son en si una gran teoría con uso en casi todas las disciplinas del conocimiento humano.

La gráfica del diagrama de bloques de un sistema realimentado es mostrada a continuación, alli se identifican tres bloques principales

Sistema: es la planta a controlar

Controlador: es quien toma decisiones

Sensor: subsistema de toma de informacion de la salida.

A  Cybernetic Loop

Observe con cuidado las graficas anteriores y notara que son el mismo grafico de bloques, en el cual lo importante es tomar una medicion de la respuesta esperada de un sistema, aplicar un correctivo que lleve a la salida del sistema a acercarse a una referencia, reduciendo el error a su minino.

De donde viene la palabra cibernetica ?

Etimología Norbert Wiener encontró justo la palabra que quería en la operación de los grandes barcos de la antigua Grecia. En el mar, los grandes barcos batallaban contra la lluvia, el viento y las mareas; cuestiones de ninguna forma predecibles. Sin embargo, si el hombre, operando sobre el timón, podía mantener su mirada sobre un lejano faro, podría manipular la caña del timón, ajustándola constantemente en tiempo real, hasta alcanzar la luz. Esta es la función del timonel. En los tiempos rudos de Homero la palabra griega para designar al timonel era kybernetes, que Wiener tradujo al Inglés como cybernetics, en español cibernética."

La cibernética como Disciplina:

Voy a tratar de  explicar la cibernética como una disciplina que se enfoca en el estudio de sistemas, procesos y fenómenos que involucran la interacción entre elementos de naturaleza física, biológica y tecnológica.

La cibernética utiliza herramientas matemáticas, computacionales y de modelado para analizar y diseñar sistemas de control, tanto en el ámbito industrial como en otros sectores, como el de la biotecnología, la robótica y la inteligencia artificial.

Un sistema de control es cualquier sistema que tenga la capacidad de regular o modificar su comportamiento en respuesta a cambios en su entorno. La cibernética se encarga de diseñar y desarrollar los sistemas de control que permiten a los sistemas tecnológicos y biológicos interactuar y responder de manera efectiva a los cambios que ocurren en su entorno.

En resumen, la cibernética es una disciplina que combina la ingeniería, la matemática, la biología y la informática para el diseño y control de sistemas tecnológicos y biológicos. Es una herramienta esencial para el desarrollo de soluciones innovadoras y efectivas que mejoren la eficiencia, seguridad y funcionamiento de los sistemas.

Referencias

• "Cibernética y sociedad" de Norbert Wiener.
• "Introducción a la cibernética" de Francisco Parada Vázquez.

Que es un CCTV Circuito Cerrado de Television ?

Que  es un CCTV ? (Closed Circuit Television)

Circuito cerrado de televisión o CCTV es una tecnología de videovigilancia diseñada para supervisar una diversidad de ambientes y actividades. Se le denomina circuito cerrado ya que, al contrario de lo que pasa con la difusión, todos sus componentes están enlazados.

Es diferente a  la televisión convencional, este es un sistema pensado para un número limitado de espectadores y la televisión convencional es para muchísimos espectadores.

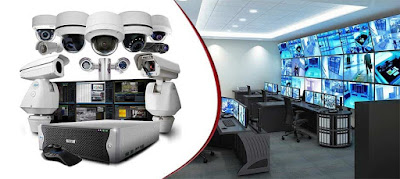

El circuito puede estar compuesto, simplemente, por una o más cámaras de vigilancia conectadas a uno o más monitores de vídeo o televisores, que reproducen las imágenes capturadas por las cámaras.

Aunque, para mejorar el sistema, se suelen conectar directamente o enlazar por red otros componentes como vídeos o computadoras. Se encuentran fijas en un lugar determinado. En un sistema moderno las cámaras que se utilizan pueden estar controladas remotamente desde una sala de control, donde se puede configurar su panorámica, enfoque, inclinación y zoom. A este tipo de cámaras se les llama PTZ (siglas en inglés de pan-tilt-zoom). Estos sistemas incluyen visión nocturna, operaciones asistidas por ordenador y detección de movimiento, que facilita al sistema ponerse en estado de alerta cuando algo se mueve delante de las cámaras. La claridad de las imágenes puede ser excelente, se puede transformar de niveles oscuros a claros. Todas estas cualidades hacen que el uso del CCTV haya crecido extraordinariamente en estos últimos años


Camaras PTZ:  pan-tilt-zoom   (Paneo Horizontal,. "tilt Paneo Vertical"  ZOOM)

Las cámaras PTZ pueden rotar alrededor de dos ejes, uno horizontal y otro vertical, así como acercarse o alejarse (zoom) para enfocar un área u objeto de forma manual o automática. Dicho de otra forma, este tipo de cámaras es capaz de rotar en un plano vertical (tilt en inglés) y en un plano horizontal (panning), además de acercarse o alejarse de forma manual o automática. Además, pueden ser analógicas, de tipo IP o incluso híbridas, es decir, combinando ambas características. En el caso de las cámaras PTZ analógicas, los comandos se transmiten generalmente a través de un par de cables que se conecta vía RS232 o RS485 a un teclado o directamente al equipo de grabación y la transmisión de vídeo se realiza a través de un cable coaxial o de un cable UTP con el uso de un vídeo balún. En el caso de los equipos IP, todos los comandos PTZ se envían a través del mismo cable de red que se utiliza para la transmisión




DVR (Digital Video Recorder):  Es un equipo dedicado a grabar el video de las diferentes camaras PTZ., es una de las partes mas importantes de un un sistema CCTV.

Hay dos tipos de DVR

• Los DVR dedicados o standalone incorporan el sistema operativo embebido en la memoria interna del equipo que solo está dedicado a optimizar los recursos de la máquina para gestión de video y almacenamiento.
• Los DVR basados en la implantación de tarjetas de captura de video en una maquina PC (computador personal), donde la gran mayoría se instalan internamente sobre slot PCI, pero también hay equipos externos por conexión a puerto USB.

Mas información sobre los dvr en el siguiente enlace:

https://www.tecnoseguro.com/faqs/cctv/dvr-que-es-tipos-caracteristicas

Venta de camaras PTZ en Manizales
